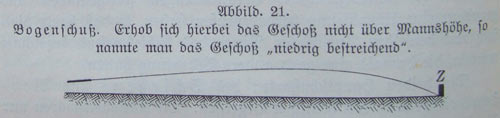

  Bogenschuß     Bogenschuß

  Bombe     Bomben, eiserne Hohlkugeln glatter Mörser und Bomben-kanonen, nach deren Kaliber sie benannt werden. Zur Entzündung der Sprengladung dient ein in das Mundloch getriebener säulen-förmiger Zünder. Brandbomben waren mit Brandsatz gefüllt und hatten 3-5 Brandlöcher. Bleibomben waren 25- und 50pfündige B., mit Blei ausgegossen, zum indirekten Brescheschuß aus Haubitzen und Bombenkanonen.  Seit Mitte des 18. Jahrh. ließ man die Sprengladung durch die Geschützladung entzünden.

  Einhorn

Einhorn, eine Art langer, glatter Haubitze verschiedener Kaliber (¼pudig = 15 cm), welche die russische Artillerie seit dem Siebenjährigen Krieg bis zur Einführung gezogener Geschütze führte. Das E. ist 10-12 Kaliber lang, mit abgerundeter, kegelförmiger Kammer und hat seinen Namen von den einhornförmigen Henkeln. Auch genannt Licorne oder Unicorne. Die 1. und 2. reit. Batterie der Rußisch-Deutschen Legion führten zwei Einhörner mit.

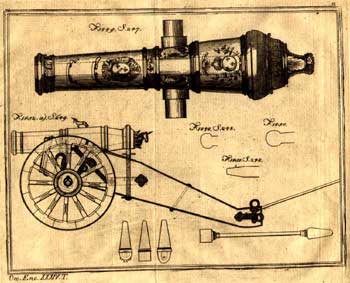

        Einhorn (älteres Modell aus dem 18.Jahrhundert)

  Granate

Eine Granate (ital. granata ‚Granatapfel‘) ist ein mit einem Wirkmittel gefülltes und mit einem Zünder versehenes hohles Geschoß. Im Gegensatz zu einem Vollgeschoß wirkt die Granate nicht nur über die kinetische Energie.

Ursprünglich war die Granate ein mit Schwarzpulver gefülltes Gefäß, das als Handgranate von Grenadieren geworfen wurde. Aus der Ähnlichkeit zum Granatapfel ergab sich die Bezeichnung. Das Prinzip wurde später als Artilleriegranate von der Artillerie aufgenommen. Mit zunehmender Vergrößerung der Kaliber wurde der Begriff Granate auf Geschosse mit Gewichten unter 36 Pfund (rund 16 kg) eingegrenzt, noch schwerere Geschosse wurden als Bomben klassifiziert.



  Haubitze     Die Haubitze ist ein Mittelding zwischen Kanone und Mörser. Sie hat ein kürzeres Rohr als eine Kanone und kann dadurch mit einer größeren Erhöhung schießen. Allerdings kommt sie i.d.R. auch nicht über 40° hinaus, also nicht so steil wie ein Mörser. Die Haubitze ist für beide Schußarten "Schuß" und "Wurf" eingerichtet.

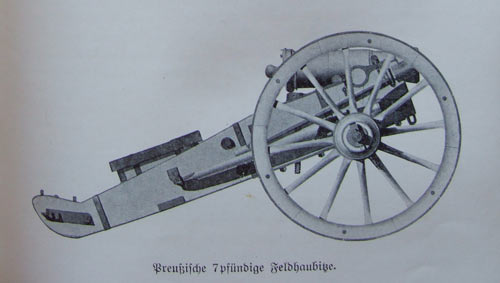

        7pfd. Haubitze

  Kanone     Eine Kanone ist ein Flachfeuergeschütz mit einem großen Verhältnis Rohrlänge zu Kaliber.

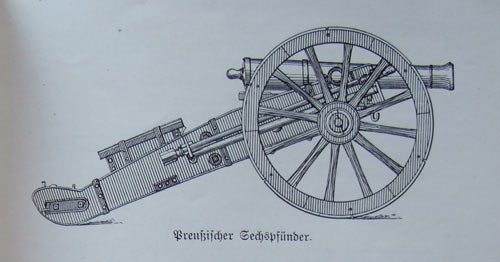

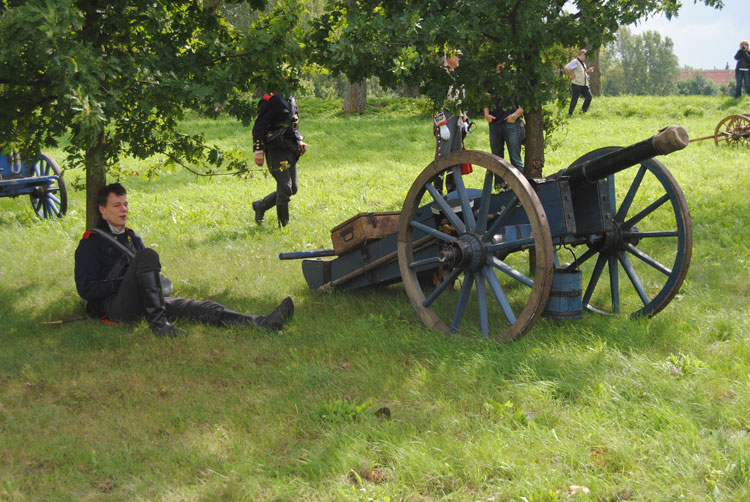

        6pfd. Kanone preußisch

  Kartätsche     Kartätsche, Artilleriegeschoß, welches aus einer zylindrischen Blechbüchse besteht, die mit 50 - 250 g schweren Kartätschkugeln gefüllt und an den Enden durch Treibscheiben, geschlossen ist. Die K. für glatte Geschütze hat einen hölzernen Kartätschspiegel zum Anbinden der Kartusche.
Die K. hatte seit der Vervollkommnung des Schrapnells sehr an Bedeutung verloren und wurde nur noch auf Entfernungen bis höchstens 500 m gegen den anstürmenden Feind verwendet.
Die K. kommt schon bei den ersten Geschützen in der Art vor, daß man Metallstückchen, Nägel, Steine etc. in das Rohr lud und als "Hagel" gegen den Feind schoß.



Kernschuß

(auch Horizontalschuß)








Schuß mit wagerechtem Rohr, genannt Kern- oder Horizontalschuß. Wurde überwiegend auf nahe Entfernungen eingesetzt.


  Licorne

s. Einhorn






Mörser

(auch Wurfgeschütz)

     Der Mörser ist ein Steilfeuergeschütz. Durch das sehr kurze Rohr, das große Kaliber, die steile Flugbahn sowie die kurze Schuß-reichweite wurden Mörser vornehmlich als schweres Belagerungsgeschütz eingesetzt. Der Schuß wird auch als Wurf bezeichnet.

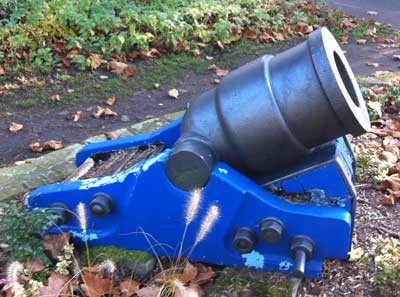

        Mörser, gegossen 1866


  Rikoschett- oder Schleuderschüsse     Eine Abart des Rollschusses. Sie entstehen bei Anwendung und schwacher Ladungen und größerer Erhöhungen auf eine Entfernung von 600 bis 800 Schritt. Bei 12Pfündern 3° bis 8° Erhöhung. Sie werden hauptsächlich gegen Festungswerke angewandt. Die Kugeln machen ein bis zwei Aufschläge und überspringen dabei bspw. die Traversen (ein Querwall, welcher in den Schanzen angebracht wurde, um sich gegen die Artillerie zu schützen; auch die Brustwehr, welche in geschlossenen Werken hinter dem Eingang angebracht wurde).




        Für weitere Entfernungen ohne Visier. Blieb die Flugbahn nicht über Mannshöhe, so wurde der Schuß "niedrig bestreichend" genannt.

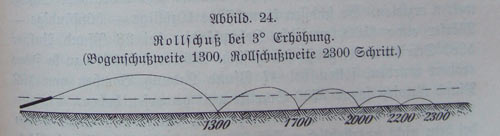

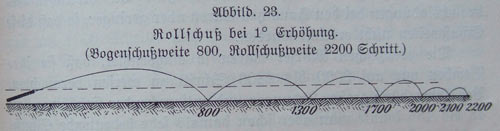

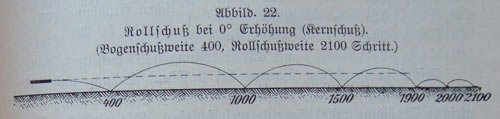

  Rollschuß     Rollschuß











        Die Kugel macht nach dem ersten Aufschlag noch mehrere Sprünge. Dadurch konnte die Reichweite deutlich verbessert werden. Umso größer die Erhöhung, umso weiter die Entfernung. Ab 15° bis 20° blieb die Kugel aber meist im Boden stecken. Überhaupt war die Möglichkeit des Rollschusses auch sehr von der Bodenbeschaffen-heit abhängig. Bei hartem Boden war die Schußweite deutlich höher. Die max. Schußweite gibt Scharnhorst für 6Pfünder mit 1/3 kugelschwerer Ladung und größtmöglicher Erhöhung mit 3.500 Schritt (2.615 m) an.






  Schrapnell
Schrapnells (Granatkartätschen, Kartätschgranaten), von dem englischen Obersten Shrapnel 1803 erfundene Geschosse. Es sind eiserne Hohlgeschosse, mit 13 - 17 g schweren Bleikugeln gefüllt, welche, um bei  der Rotation des Geschosses ihre Lage nicht zu verändern und dadurch Störungen in der Regelmäßigkeit der Flug-bahn hervorzurufen, durch Eingießen von Schwefel oder Kolophonium festgelegt sind. Eine zentrale Höhlung enthält die Sprengladung, welche durch den Zünder vor dem Ziel in der Luft entzündet wird und nur so groß sein soll, daß das Geschoß durch sie zertrümmert wird, die Kugeln und Sprengstücke aber möglichst wenig aus der Flugbahnrichtung fortgetrieben werden. Die Ent-fernung des Sprengpunktes vom Ziel soll etwa 50 m betragen, um den Sprengteilen eine genügende Ausbreitung zu geben.




  Unicorn

s. Einhorn

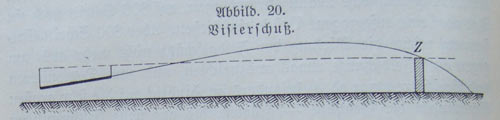

Visierschuß

Visierschuß

        Mit Benutzen der Visierung wird die Entfernung beeinflußt. Die Flugbahn schneidet die Visierlinie zweinmal.
