IR - Empfänger
So diesmal hab ich mich an einen Infrarot - Empfänger drangesetzt. Mit dem kann man seinen PC, oder besser gesagt sein Windows bequem per Fernbedienung steuern. z.b. wenn man Divx Filme an seinem PC schaut oder den PC als MP3 Player nutzt. Viel Material braucht man auch nicht :
- IR - Empfangsmodul TSOP 1738
- Kondensator 4,7 uF
- Widerstand 4,7 K Ohm
- Diode 1N4148
- Spannungswandler 78L05, 100 mA
- kleine Lochrasterplatine
9-poliger SUB-D Stecker
Das ganze Ding ist also relativ einfach zu Löten und ist auch nicht sehr groß. Es wird am seriellen Com Port angeschlossen, also kein Problem für Leute die z.b. schon einen Drucker angeschlossen haben.

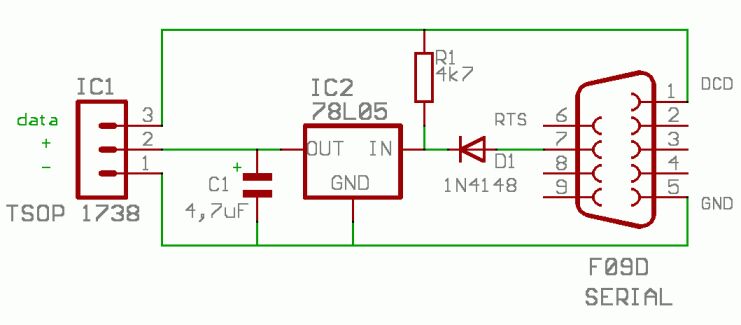

Hier schon einmal der Schaltplan der selbsterklärend sein sollte. Den SUB D Stecker sollte man mit einem Kabel etwas verlängern so das man ihn problemlos vorne im Rechner platzieren kann oder halt wie bei mir im Rechner hinter der Plexiglasscheibe, da ich den PC mit der Fernbedienung eh nur von der Seite bedienen muss.

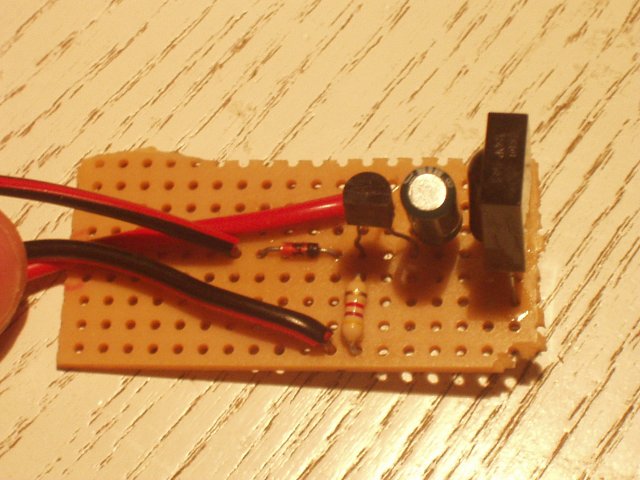

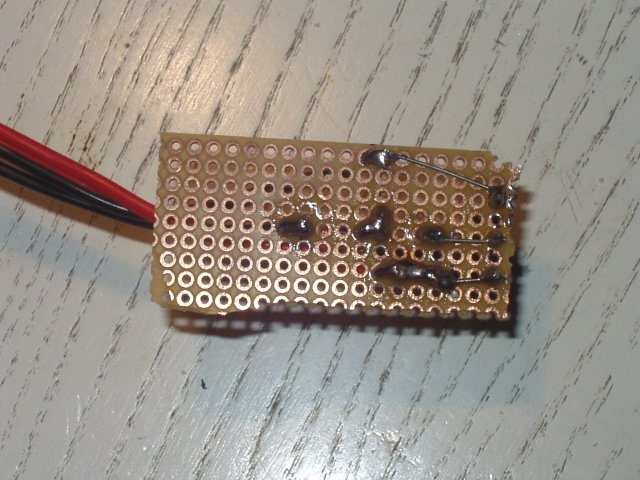

Hier noch einmal ein Bild von der fertigen Platine

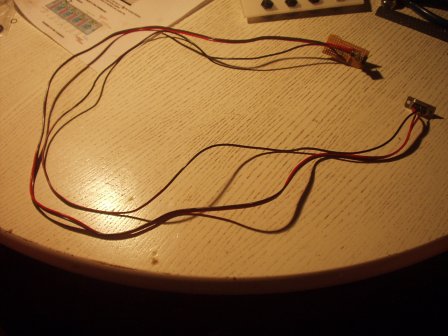

Und hier noch ein Bild von dem kompletten IR-Empfänger
Hier sind einige nützliche Programme für den Betrieb des IR-Empfängers
WinLirc
--- Hauptprogramm für den IR-Empfänger
Girder --- Zusatztool um
Windows zu Steuern
Irex --- Noch ein
Zusatztool um Windows zu steuern
Markus
Zehnder --- Geniales Plugin für Winamp, eigentlich für ein LCD Display gedacht
aber es läßt sich auch super mit WinLirc verbinden
