Gaszähleranschluß rechts/links

Technische Daten:

nur für den Einbau rechts oder links neben dem Gasdruckregler für Zählergrößen G4 = Q_max 60 kW/h und G6 = Q_max 90 kW/h

Mitgeliefert werden:

Gasströmungswächter (Sie können dazu eine Berechnung durchführen, um den benötigten GSW zu bestimmen)
zwei Schlüsselschrauben 8 x 60 verzinkt
zwei U-Scheiben 8 x 20 verzinkt
Dübel 10 mm

Dichtheitsprüfung: mit 3 bar Luft geprüft

[Bild fehlt]

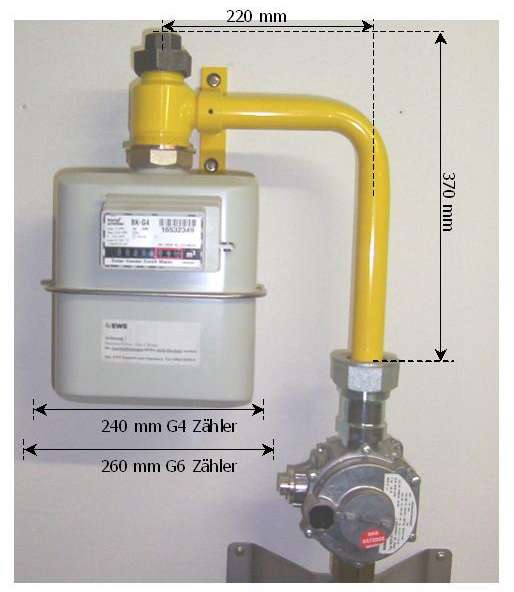

Gaszähleranschluß mit G4-Zähler
