Die Wetterstation


Auf diesen Seiten möchte ich meine Wetterstation vorstellen.



Hier sieht man die Anzeigeeinheit der Wetterstation bei mir im Wohnzimmer

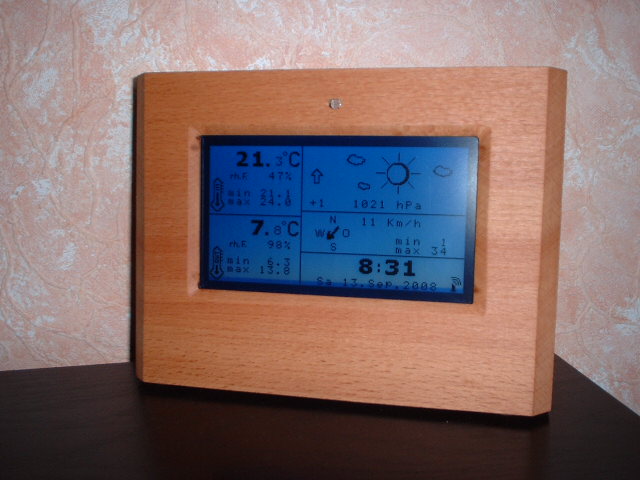

Ein Blick auf das Anzeigeteil


Um den Umgang mit verschiedenen Sensoren zu verstehen und auch das Programmieren mit Bascom besser in den Griff zu bekommen habe ich mich entschloßen das an einem richtigen Objekt zu probieren. So entstand die Idee eine Wetterstation zu bauen.


Meine Wetterstation enthält folgende Komponenten:

1. 2 Temperatursensoren DS 1820 in 1 Wire Technik

2. 2 Luftfeuchtesensoren Philipps H1

3. 1 Drucksensor MPX 4115 A

4. 1 Windsensor TX 23 für Windstärke und Richtung

5. 1 Grafikdisplay mit 240 x 128 Pixel (T6963 Controller) mit blauer Hintergrundbeleuchtung

6. 1 Lichempfindlicher Widerstand zur Helligkeitsregelung der Display - Hintergrundbeleuchtung

7. 1 DCF Antenne

8. Gehäuse aus massivem Buchenholz




Die Hardware:

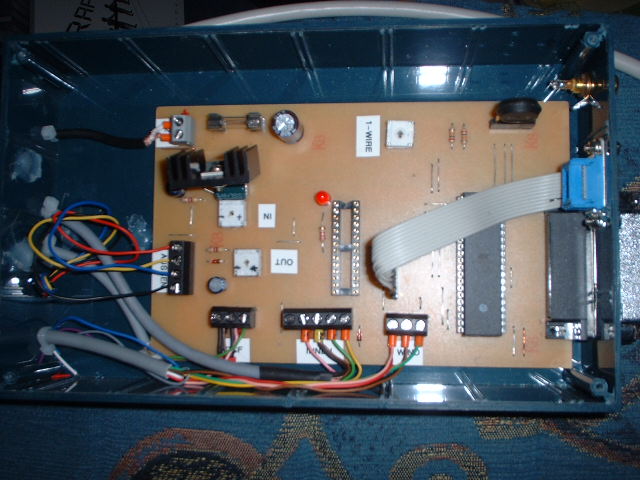

Hier ein Blick auf die eingebaute Hauptplatine

Auf dem Bild oben sieht man die Steuerungsplatine eingebaut in einen Gehäuse. Diese Platine ist über den Stecker rechts unten mit der Display verbunden.
Somit lasse ich dieses Gehäuse bequem hinter dem Sofa verschwinden. Folgendes ist auf dem Bild zu sehen:
Zunächst einmal natürlich die Hauptplatine auf der man den Atmega 32 Prozessor sehen kann.Hier laufen alle Meßdaten zusammen und es wird
das Display gesteuert. Rechts oben ist der Drucksensor zu sehen. Links oben sieht man die Spannungsversorgung für die 5 V.
Dann sind da noch jede Menge Anschußklemmen für die Eingangsspannung von 9V = oben links, für die Ausseneinheit unten links, für die DCF Antenne auch unten links und für den Windsensor unten in der Mitte. Oben rechts sieht man den ISP Anschluß über den ich den Atmega 32 programmieren kann.


Windsensor mit Auswerteelektronik

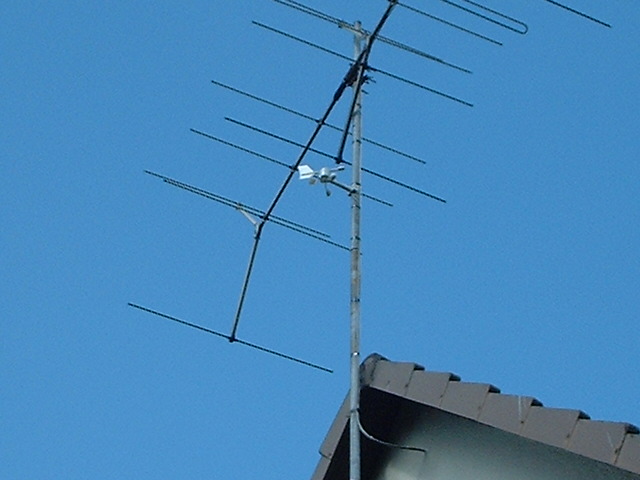

Der montierte Windsensor am Antennenmast

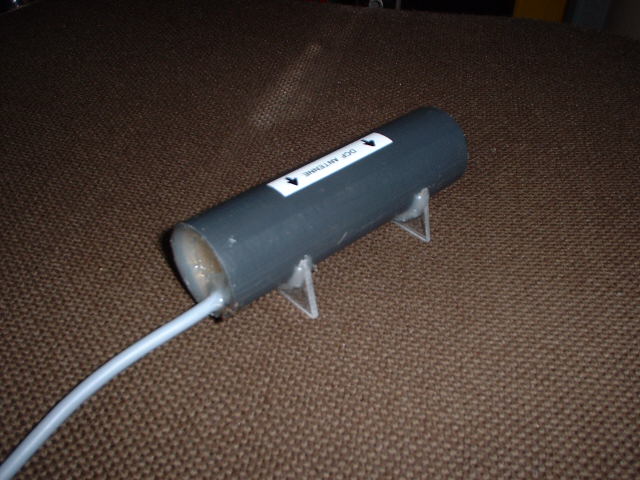

Die eingebaute DCF Antenne




Die Software:

Der große Vorteil eines Grafikdisplays ist natürlich das man Grafiken anzeigen kann.

Auf den nächsten Bildern sieht man den Druck- bzw. den Temperaturverlauf jeweils über 24 Stunden als Grafik.

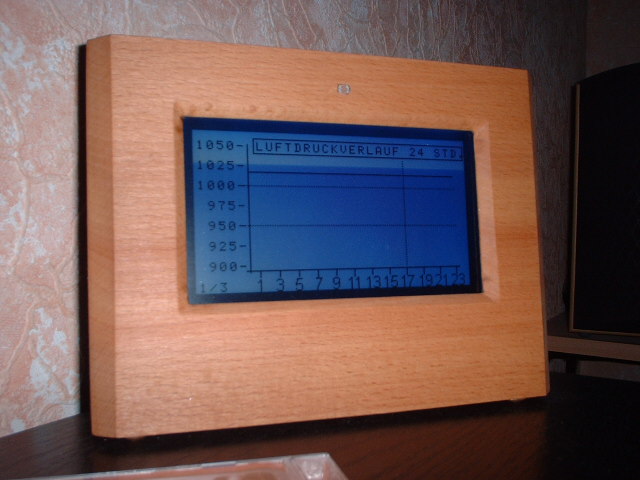

Luftdruckverlauf über 24 Stunden
Aussentemperaturverlauf über 24 Stunden

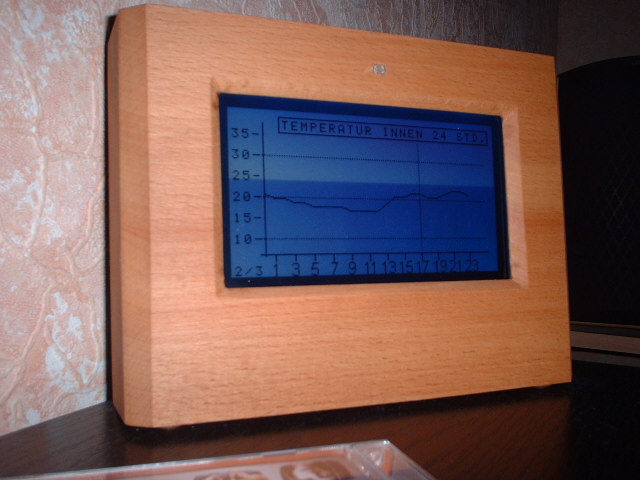

Innentemperaturverlauf über 24 Stunden





Wer Fragen hat kann mich gerne über den E-Mail Knopf anmailen.
