Meine Holzheizung


Auf diesen Seiten möchte ich meine Holzheizung und meine Microprozessor Steuerungen vorstellen.

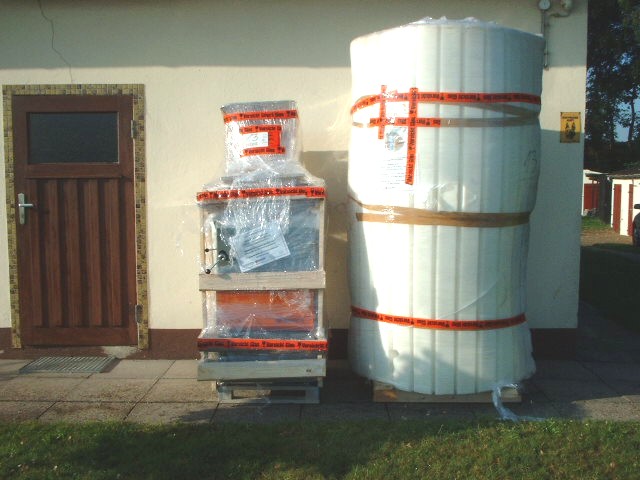

Die Anlieferung der Heizung
So sah das bei der Anlieferung der Heizung aus.

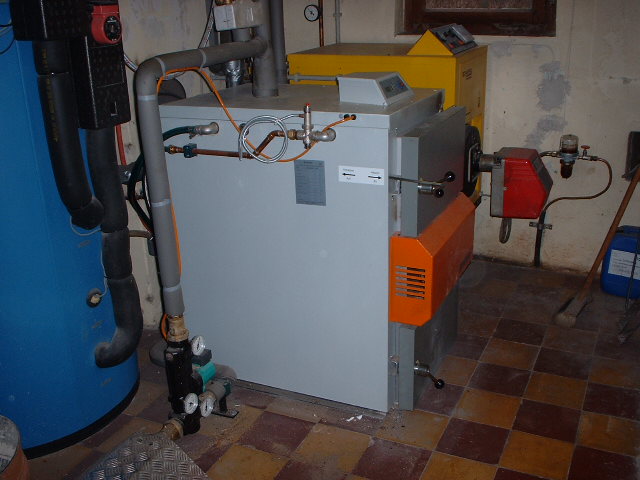

Mein Solarbayer 14,9 Kw Heizkessel

Hier erkennt man den eingebauten Solarbayer 14,9 Kw Holzvergaser.

Desweiteren erkennt man auf dem Bild oben im Hintergrund meine schon etwas ältere Ölheizung.
Auch ist auf dem Bild vorne unten links der Laddomat (Speicherladepumpe) gut zu sehen.

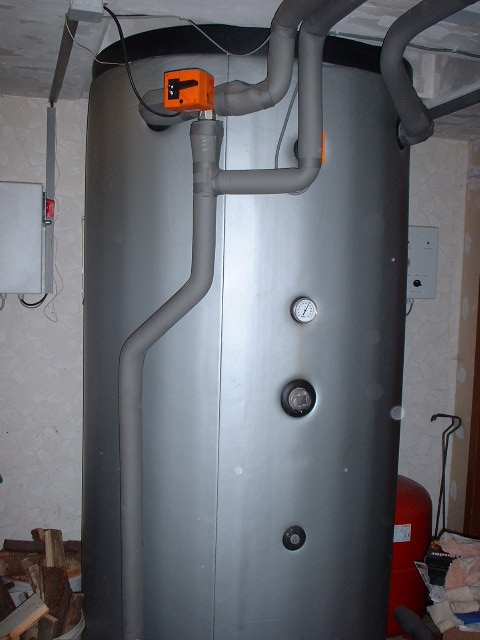

Der 1000 L Vorratsspeicher
Auf der gegenüberliegende Seite habe ich den 1000 L Speicher eingebaut.

Oben in der Bildmitte sieht man den 3 Wegemischer mit dem ich meine Vorlauftemperatur einstelle.
Auch erkennt man hinten rechts unten das 100 L Ausdehnungsgefäß für den Heizkreis.




Meine Ersten Erfahrungen mit dem Betrieb der Holzheizung sind durchweg positiv. Es läuft alles so wie ich mir das vorgestellt habe. Zwar komme ich mit
einer Speicherladung wenn die Außentemperatur unter 0 Grad geht nicht einen ganzen Tag hin, aber das war auch zu erwarten. Ich musste auch einige
Einstellungen in der Steuerung des Kessels ändern aber das war in der Betriebsanleitung gut beschrieben. Auch habe ich die Einstellung der Sekundärluft
noch 2 x nachgestellt aber jetzt mittlerweile hat der Kessel einen guten Abbrand.
Auch das Anheizen klappt sehr gut und geht sehr schnell. Nach etwa 20 Min. Brenndauer schaltet die Umschaltung auf Holzheizung um.




Die Steuerungen:

Automatische Umschaltung Ölheizung auf Holzheizung:

Als erste wichige Forderung für eine Steuerung war für mich das wenn der 1000 L Speicher der Holzheizung eine bestimmte Temperatur überschritten hat
das dann die Ölheizung automatisch abgeschaltet wird. Genauso soll die Ölheizung erst wieder eingeschaltet werden wenn der Speicher wieder unter eine bestimmte
Temperatur abgefallen ist. Damit kann ich einen vollautomatischen Betrieb sicherstellen.


Dazu habe ich mir eine Umschaltung mit einem Temperaturschalter und einem Relais und einem 3 Wege Zonenventil gebaut.

Das 3 Wege Zonenventil schaltet den Rücklauf des Heizkreises von Ölheizung auf Holzheizung (auf den 1000 l Speicher) um.
Den Temperaturschalter habe ich in der obersten Tauchhülse am Behälter eingebaut damit die Umschaltung so früh wie möglich stattfinden kann.
Den Schalter habe ich auf 50 Grad eingestellt.
An der Steuerung selber kann ich noch über einen Umschalter die Automatik Funktion auf feste Vorwahl für Ölheizung oder Holzheizung umschalten.



Temperaturschalter
Umschaltung Öl auf Holz
3 Wege Zonenventil
Temperaturschalter oben am Behälter
Steuerung der Umschaltung
Umschaltung mit 3 Wege Zonenventil



Steuerung des 3 Wege Mischers:

Damit die recht hohe Temperatur im Speicher auf ein vernüftiges Maß reduziert werden kann habe ich mir eine Microprozessor Steuerung gebaut die in
Abhängigkeit von Vorlauftemperatur und Aussentemperatur einen 3 Wege Mischer steuert.


3 Wege Mischer
Die Steuerung
Display Anzeige
3 Wege Mischer oben am Behälter
Steuerung
Displayanzeige

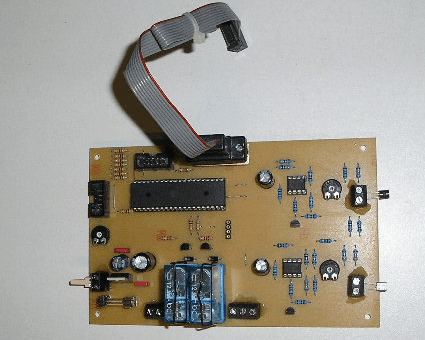

Die fertige Platine
Die bestückte Platine

Hierfür habe ich mir eine Platine entwickelt auf der alle notwendigen Teile drauf sind. Auch diese Platine ist eine Europlatine (160 x 100 mm). Die Platine enthält
zunächst einmal auf der Linken Seite unten eine Spannungsversorgung von 5 V= . Auf der Rechten Seite sieht man 2 Temperaturstufen (die gleichen wie aus meiner
Temperaturschaltung). Die Eine Stufe ist für die Aussentemperatur und die Andere ist für die Vorlauftemperatur.. Die Sensoren sind testweise in die Schraubklemmen eingebaut. Desweiteren befinden sich auf der Platine die 2 Relais die den Mischermotor Auf bzw. Zu steuern. Als Herzstück befindet sich natürlich auch der Prozessor links oben auf der Platine. Abweichend von meinen bisherigen Projekten habe ich erstmals einen Prozessor von Atmel und zwar einen Atmega 16 verwendet. Die Vorteile gegenüber dem C-Control von
Conrad sind der wesentlich günstigere Preis, viel mehr Anschlußmöglichkeiten und die geringere Baugröße. Auch dieser Prozessor ist in Basic mit dem Programm Bascom zu
programmieren. Dann sind da noch links halb oben der Anschluß für das Display, links oben der Anschluß für die Steuereingänge oder auch optionale Ausgänge wenn die
Pulldown Widerstände ganz oben links nicht eingelötet werden. Hier habe ich ein ganzes Ein- bzw. Ausgangsbyte (8 Kanäle) herausgezogen. Oben in der Mitte ist der Anschluß zum programmieren, denn der Prozessor kann in der Steuerung programmiert werden. Das ist sehr praktisch weil man den Prozessor nicht jedesmal wieder aus- und einbauen muß.

Die Informationen ob die Holzheizung in Betrieb ist, das Nachtbetrieb ist oder wenn der Brauchwasserspeicher nachgeladen werden muß bekomme ich von meiner
Speicherladesteuerung.

Zum Programm:

Auf dem Bild mit der Displayanzeige wird links in der 1. Zeile die Außentemperatur und rechts die Vorlauftemperatur angezeigt. In der 2. Zeile sieht man links die
Vorlaufsolltemperatur und rechts wird angezeigt ob der Mischermotor gerade Auf oder Zu gesteuert wird. Desweiteren steht direkt hinter der Soll: in der 2. Zeile ein N wenn
die Steuerung auf Nachtbetrieb ist und ein abgesenkter Sollwert vorgegeben wird. Auch wird angezeigt wenn Nachts die Aussentemperatur über 4 Grad ist, das der Mischer zu
gefahren ist weil auch die Umwälzpumpe abgeschaltet ist.

Also habe ich folgende Funktionen in meinem Progarmm:

1. Steuerung des 3-Wegemischers über die beiden Relais auf der Platine in Abhängigkeit von Außen- und Vorlauftemperatur.

2. Nachts wenn die Aussentemperatur über 4 Grad ist wird der Mischer komplett Zu gefahren.

3. Ist die Aussentemperatur unter 4 Grad wird eine abgesenkte Solltemperatur vorgegeben.

4. Wenn der Brauchwasserspeicher geladen werden muß wird der Mischer voll auf gesteuert. Damit der Temperatursprung beim zurückschalten auf Heizbetrieb nicht zu groß
wird fährt der Mischer schon 3Min. vor Erreichen der Brauchwassertemperatur wieder auf Stellung 1/3 Weg auf.

5. Damit das Einregeln zu Beginn des Aufheizens schneller geht fährt der Mischer am Anfang sofort etwa 1/3 Weg auf.

6. Wenn der 1000 L Speicher abgekühlt ist und wieder auf die Ölheizung zurückgeschaltet wird fährt der Mischer wieder ganz zu.



Wer Fragen hat kann mich gerne über den E-Mail Knopf anmailen.
